Вентилятор ВЦ 14-46 №2,5 5,5 кВт, 3000 об.

1. Габаритні розміри - відцентровий вентилятор 14-46 №2,5 5,5 кВт, 3000 об. Основна інформація-відцентровий...
2. Умови експлуатації та сфера застосування - відцентровий вентилятор ВЦ 14-46 (ВР 280-46)
3. Комплектація і конструктивне виконання - вентилятор ВЦ 14-46 (ВР 280-46)
4. Принцип роботи відцентрового вентилятора ВЦ 14-46 (ВР 280-46)
5. Монтаж і запуск - відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 288-46)

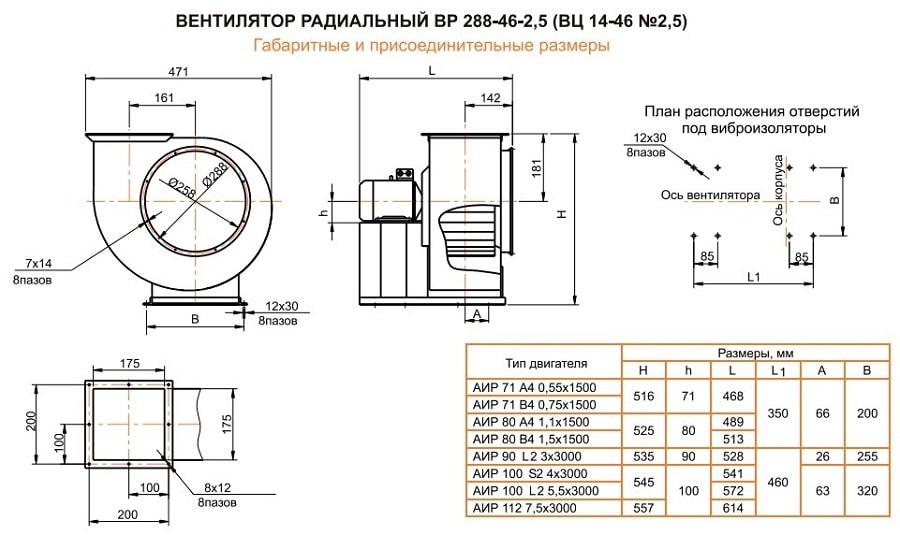

Габаритні розміри - відцентровий вентилятор 14-46 №2,5 5,5 кВт, 3000 об.

Основна інформація-відцентровий вентилятор ВЦ 14-46 №2,5 5,5 кВт, 3000 об.

Вентилятори середнього тиску ВЦ 14-46, ВР 288-46-2,5, вважаються найбільш ефективними в своєму роді, тому що вони краще проводять завдання по загально вентиляції та кондиціювання. Модель працює при мінімальній кількості споживання енергоресурсів.

ВР 288-46 має високі аеродинамічні характеристики, що досягаються в результаті проведення уважною балансування робочих коліс. За рахунок виробництва деталей міцної частини вентилятора з вуглепластика, модель показує високий рівень шумоізолірованія.

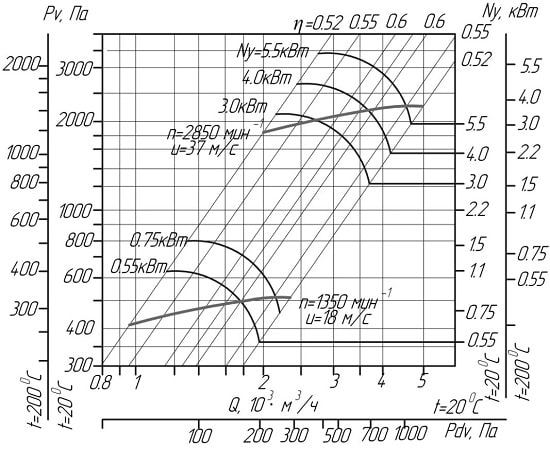

Аеродинамічні характеристики вентиляторів ВЦ 14-46 № 2,5 D / Dн = 0.95 (ісполненіе1)

Аеродинамічні характеристики вентиляторів ВЦ 14-46 № 2,5 (ісполненіе1)

Аеродинамічні характеристики вентиляторів ВЦ 14-46 № 2,5 D / Dн = 1.05 (ісполненіе1)

Умови експлуатації та сфера застосування - відцентровий вентилятор ВЦ 14-46 (ВР 280-46)

Основне функціональне призначення вентиляторів середнього тиску ВЦ 14-46, це прогін повітря, вибухонебезпечних, газоподібних, але неагресивних сумішей по вентиляційних, воздухоотопітельним системам, при виразно встановленому кліматі. Для вентиляторів серії ВЦ, це помірний клімат, який може коливатися в температурних межах від -40 ° С до + 40 ° С, але вже для 2 і 3 категорії розміщення - підходить тропічний клімат

Радіальні вентилятори ВЦ 14-46, ВР 288-46-2,5, в залежності від методів їх використання, мають у своїй структурі різні комплектуючі матеріали:

1. Для апаратів загального призначення вентилятори виробляють з вуглецевої сталі;
2. Для вибухостійких, антикорозійних агрегатів матеріали з нержавіючої сталі;
3. Для вентиляторів з вибухозахищеної функціональністю використовують різнорідні матеріали, а також алюміній.

Установка вентилятора ВЦ 14-46, відбувається в:

1. цехах
2. промислових складах
3. магазинах
4. виробничих приміщеннях
5. гаражах
6. громадських місцях
7. дахах

Комплектація і конструктивне виконання - вентилятор ВЦ 14-46 (ВР 280-46)

Вентилятор ВЦ 14-46, представлений у формі «равлики», або ж спіральної формі, який складається з робочого колеса, з двома дисками: переднім і заднім, 32 привареними лопатями, вигнутими назад і маточини. На підставі станини, до якої кріпляться кожух з електродвигуном, є отвір, яке призначене для кріплення вентилятора на віброізолятор або фундамент.

Завдяки коническому колектору, який прикріплений на вхідному патрубку вентилятора, відбувається процес надходження повітря до обертового колеса.

Залежно від методів застосування вентилятора ВР 288-46, замовник може замовити вентилятор, який буде виготовлений в семи конструктивних схемах, з різноманітним поворотом корпусу, або ж виготовлення відцентрового вентилятора за індивідуальними кресленнями.

Конструкція радіального вентилятора, залежно від сторони обертання, буває:

1. Правого обертання (колесо обертається за годинниковою стрілкою, тобто вправо).
2. Лівого обертання (колесо обертається вліво, тобто проти годинникової стрілки)

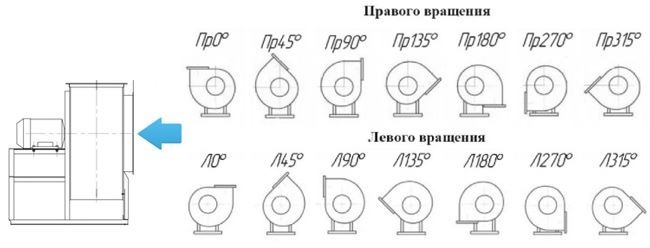

Вид корпусу, з боку всмоктувального патрубка

Принцип роботи відцентрового вентилятора ВЦ 14-46 (ВР 280-46)

За інерцією повітря надходить в вентилятор, до робочого колеса, через колектор, яке за допомогою загнутих назад лопатей, переміщує його до вихлопного отвору, під кутом 90 °.

Монтаж і запуск - відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 288-46)

1. Перевірка обертання робочого колеса на плавність і легкість.
2. Перевірка відстані (зазору) між колесом, що обертається і колектором
3. Перевірка закрепленности, міцності зв'язки обертається колеса і вала двигуна.
4. Перевірка ізолювання обмоток вентилятора

Перед вже безпосередньою експлуатацією, а саме запуском вентилятора, потрібно:

1. Оглянути вентилятор, а також робочі повітроводи, що б переконається, що в них не присутні сторонні предмети.
2. Звірити дані потужності двигуна, з напруга електромережі, яка буде його підживлювати.
3. Переконатися в з'єднанні кабелю струму, з зажимами висновків двигуна.
4. Очистити робочу площадку вентилятора і попередити про його пуску.

акустичні характеристики

Позначення вентилятораЧастота обертання, -10%, об / хвСумарний рівень шумової характеристики, не більше, дБ

Вентилятор радіальний ВР 287-46.1-2,5 1500 83 Вентилятор радіальний ВР 287-46.1-2,5 3000 100

Після включення, вентилятор повинен працювати без будь-яких шумів і дефектів, при виявленні будь-яких стукотів, необхідно негайно вимкнути вентилятор і виявити джерело розладу в роботі вентилятора.

0,37 1500 166-223 0,74-1,62 28,4 ВЦ 14-46 №2,5 АІР71А4 0,55 1500 386-549 0,74-2,21 30,2 ВЦ 14-46 №2,5 АІР71B4 0,75 1500 386-540 0,74-2,75 31,6 ВЦ 14-46 №2,5 АІР80А4 1,1 1500 386-521 0,74-3,26 38 ВЦ 14-46 №2,5 АІР80В2 2,2 3000 1594-1852 1,5-2,44 41,5 ВЦ 14-46 №2,5 АІР90L2 3 3000 1594-2130 1,5-3,2 47,4 ВЦ 14-46 №2,5 АІР100S2 4 3000 1594-2249 1,5-4,09 55 ВЦ 14-46 №2,5 АІР100L2 5,5 3000 1594-2250 1,5-5,1 60 ВЦ 14-46 №2,5 АІР112М2 7,5 3000 1594-2180 1,5-6,24 71

Щоб отримати більше інформації або купити відцентровий вентилятор ВЦ 14-46 №2,5 5,5 кВт, 3000 об. , Вам необхідно звернутися до менеджерів компанії "ОВК Комплект". Це професіонали своєї справи, завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву і всій Україні.

Телефонуйте нам , Щоб дізнатися свою знижку!
